LCR数字电桥

ZX8511D /ZX8511DN LCR数字电桥 ZX8511D /ZX8511DN LCR数字电桥

产品介绍：

ZX8511D


ZX8511DN

简要说明

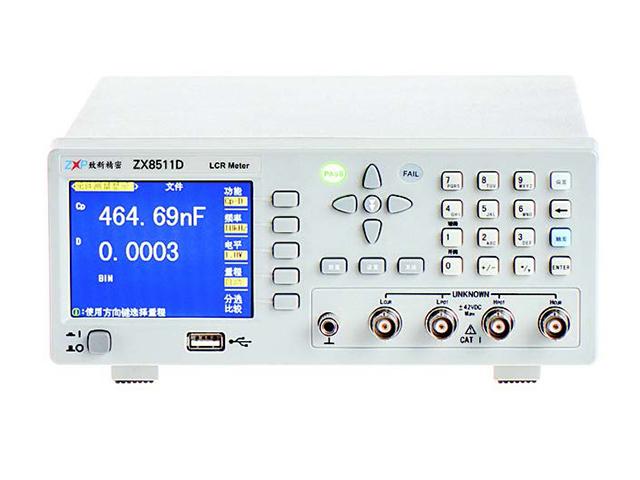

       ZX8511D/ZX8511DN LCR数字电桥，是采用320*240彩色TFT显示屏幕的新一代阻抗测试仪器。采用了高端LCR的技术平台，却有着低频LCR的价格，帮用户彻底告别数码管时代，更具备超强抗冲击能力！将实惠带给广大用户！其0.2%（千分之二）的基本精度，100Hz～10kHz的频率范围可满足来料检验、出货检验，为产品质量提供有力保证。


订购信息

● ZX8511D：经济型数字电桥, 3.5" LCD
● ZX8511DN：经济型数字电桥, 4.3" LCD


性能特点

● 简便操作与强大功能的合理结合
● 采用SMT表面贴装工艺
● 测量速度快(12次/秒)
● 读数稳定性好
● 30Ω、100Ω两种输出阻抗
● RS232C接口可选配操作软件
● 2U标准机箱

规格参数：

型号

ZX8511DN

ZX8511D

测试频率

100、120、1k、10k（Hz）

测试参数

L、C、R、|Z|、D、Q

测试电平

0.1Vrms、0.3Vrms、1Vrms

基本准确度

0.2%，以精度表为准

测试速度

快速: 12次/秒、中速：５次/秒、慢速：2次/秒(1kHz以上频率)

显

示

范

围

|Z|，R，

0.1 mΩ～99.999MΩ

L

0.01μH～9999.9H

C

0.01pF～9.9999F

D

0.0001～9.9999

Q

0.1～9999.9

信号源输出阻抗

30Ω、100Ω

量程方式

自动、保持

触发方式

内部、手动

校准功能

开路/短路,全频清零、点频清零

等效电路

串联、并联

接口

RS232C、UsbHost、USB Device

温度湿度

0℃～40℃，相对湿度≤75%

电源要求

电压：100～120 Vac或198～242 Vac

频率：46～64 Hz，功率大于50 VA

体积(WxHxD)

216mmx87mmx275mm

216mmx87mmx300mm

重量（净重）

2.5kg

3.2kg

主要附件：

ZX28Y04(标配)


     ZX28Y04(标配)

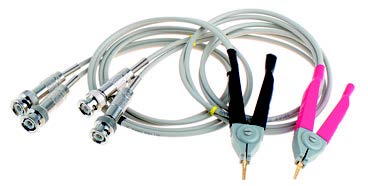

    ●开尔文测试电缆

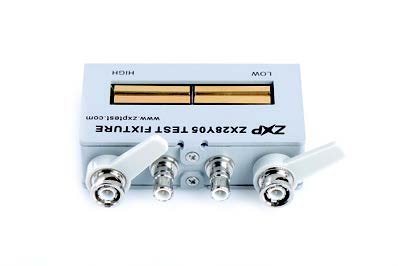

ZX28Y05(选配)


    ZX28Y05(选配)

ZX28Y10(选配)


    ZX28Y10(选配)

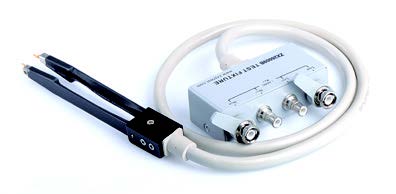

ZX26009B(选配)


    ZX26009B(选配)

ZX8511DNY01(选配)


    ZX8511DNY01(选配)

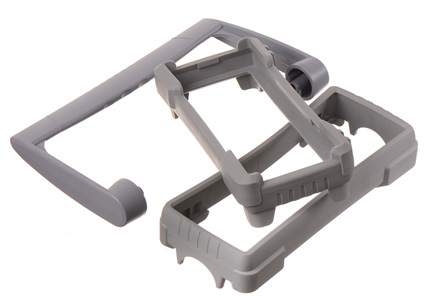

    ●橡胶外套、把手
